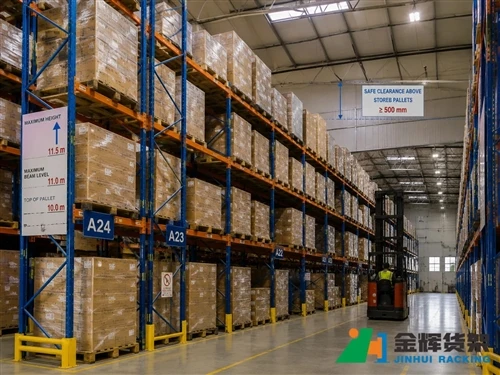

Як вибрати правильну висоту палетних стелажів для вашого складу

Вибір правильноговисота палетної стійкиє одним з найважливіших рішень при проектуванні системи складського зберігання. Більш високий стелаж може збільшити кількість позицій піддонів, не вимагаючи додаткової площі, але простий вибір максимально високого стелажа не завжди є найкращим рішенням.

Остаточна висота стелажа повинна відповідати чистій висоті складу, розмірам піддонів, вимогам до навантаження, можливостям навантажувача, вимогам до спринклерів і протипожежного захисту, конструкції будівлі та майбутнім планам зберігання.

Для складів з обмеженою площею краще використання вертикального простору може значно збільшити обсяг зберігання. Однак доступну висоту будівлі слід розглядати як проектне обмеження, а не як ціль, яку стелаж має автоматично досягти.

Що таке висота стелажа для піддонів?

Висота палетної стійкивідноситься до загальної вертикальної висоти встановленої стелажної системи, виміряної від підлоги складу до верхньої частини стелажної конструкції.

Залежно від складського застосування, палетні стелажі можуть бути налаштовані з різною кількістю балок і різною габаритною висотою.

Наприклад, склад може використовувати:

• Два рівні зберігання для відносно невеликих обсягів запасів
• Три або чотири рівні для стандартного зберігання даних
• П'ять або більше рівнів, де склад має достатню чисту висоту та відповідне транспортно-розвантажувальне обладнання

Кількість рівнів є лише частиною розрахунку. Вертикальна відстань між рівнями балок також повинна враховувати висоту завантаженого піддону, зазор для обробки та необхідні запаси безпеки.

Чому висота стелажа для піддонів має значення

Складська площа часто є одним із найдорожчих і обмежених ресурсів у сховищі.

Якщо склад має значну чисту висоту, збільшення висоти стелажа може створити додаткові місця для піддонів без розширення площі будівлі.

Наприклад, збільшення стелажа з трьох рівнів зберігання до чотирьох може забезпечити суттєве збільшення місткості вертикального зберігання в усьому складі.

Однак вищі стелажі також вводять додаткові міркування:

• Вищі вимоги до підйому
• Різні характеристики навантажувача
• Більше структурне навантаження
• Більш вимогливі вимоги до встановлення
• Додаткові міркування щодо захисту стійки
• Вимоги до протипожежного захисту та спринклерів
• Більш складна обробка піддонів на верхніх рівнях

Тому висоту стійки слід оптимізувати, а не просто збільшити.

Почніть із чистої висоти складу

Перше вимірювання, необхідне для визначення висоти стелажа, це висота складучиста висота.

Світла висота не обов'язково збігається з висотою від підлоги складу до найвищої точки конструкції даху.

Такі предмети, як:

• Балки даху
• Освітлювальні прилади
• Спринклерні труби
• HVAC обладнання
• Електрообладнання
• Стельові-послуги
• Конструктивні елементи

може зменшити корисний вертикальний простір.

З цієї причини вимірювання складських приміщень слід проводити на фактичній площі встановлення стелажів, а не покладатися лише на номінальну висоту будівлі.

Висота стелажа для піддонів повинна узгоджуватися з фактичною чистою висотою та накладними будівельними службами.

Як висота піддону впливає на висоту стелажа

Розміри завантаженого піддона є ще одним важливим фактором.

На складі може бути багато вертикального простору, але якщо піддони, що зберігаються, надзвичайно високі, кількість практичних рівнів зберігання може бути зменшена.

Важлива інформація включає:

• Загальна висота завантаженого піддону
• Максимальна вага палети
• Ширина та довжина піддону
• Стабільність навантаження
• Навантажувальний звис
• Різниця між різними продуктами на палетах

Для складів, де зберігаються кілька типів SKU, слід враховувати максимальну очікувану висоту завантаження, а не проектувати стелаж навколо найменшого піддону.

Для операторів навантажувачів під час розміщення та вилучення піддонів важливий вертикальний проміжок між верхньою частиною палетованого вантажу та верхньою балкою.

Кількість рівнів балок і загальна висота стійки

Один простий спосіб зрозуміти висоту стелажа - подивитися на співвідношення між рівнями балок і вертикальним відстанню.

Наприклад, конфігурація стійки може мати:

• Зберігання-піддонів на рівні підлоги
• Перший рівень пучка
• Другий балковий рівень
• Третій балковий рівень
• Верхній рівень балки

Точне розташування залежить від висоти палет, транспортно-розвантажувального обладнання, специфікацій стелажів і вимог до складу.

Додавання іншого рівня балки може збільшити позиції піддонів, але це також збільшує загальну висоту стелажа та необхідну здатність підйому навантажувача.

Ось чому висоту стійки слід розраховувати разом із повною конфігурацією стійки, а не вибирати окремо.

Досяжність навантажувача має вирішальне значення для високих палетних стелажів

Можливості навантажувача стають все більш важливими зі збільшенням висоти стійки.

Вилковий навантажувач, який може зручно перевозити піддони на нижчих рівнях стелажів, може не підійти для вищої системи зберігання.

Плануючи високі палетні стелажі, перевірте:

• Максимальна висота підйому
• Номінальна потужність при необхідній висоті підйому
• Довжина вилки
• Конфігурація щогли навантажувача
• Вимоги до токарної обробки
• Ширина проходу
• Видимість оператора

Номінальна вантажопідйомність навантажувача також може змінюватися зі збільшенням висоти підйому. Тому оператори складу не повинні припускати, що максимальне номінальне навантаження навантажувача однаково діє на кожному рівні стелажа.

Стелаж і транспортно-розвантажувальне обладнання повинні бути розроблені як одна операційна система.

Висота стелажа для піддонів і ширина проходу навантажувача

Висота стелажа може впливати на вибір транспортно-розвантажувального обладнання, що, у свою чергу, впливає на вимоги до проходів.

Наприклад, склад, який використовує високо{0}}зберігання, може вибрати ричтрак або іншу відповідну конфігурацію високо-підйомного вилкового навантажувача. Це обладнання може мати інші вимоги до проходу, ніж у звичайного вилкового навантажувача.

Це створює важливий зв’язок:

Висота стелажа → Тип навантажувача → Вимоги до проходу → Схема складу

Таким чином, зміна висоти стелажа після завершення планування складу може вплинути не лише на вертикальні розміри.

Наш попередній посібник проширина складського проходунадає додаткову інформацію про зв'язок між розташуванням стелажа та обладнанням для обробки матеріалів.

Як висота стійки впливає на ємність зберігання

Збільшення висоти стелажа може збільшити кількість піддонів без збільшення площі складу.

Розглянемо спрощений приклад.

На складі є 20 стелажних відділень, у кожному з яких зберігаються дві палети на рівні.

З трьома рівнями зберігання:

20 відсіків × 2 піддони × 3 рівні=120 позиції піддонів

Якщо склад може безпечно вмістити чотири рівні зберігання:

20 відсіків × 2 піддони × 4 рівні=160 позиції піддонів

Це означає додаткові 40 позицій піддонів без додавання ще одного ряду стелажів.

Однак додатковий рівень корисний лише в тому випадку, якщо склад може безпечно та ефективно працювати з вищою конфігурацією.

З цієї причини обчислення ємності зберігання завжди слід поєднувати з інженерними та експлуатаційними вимогами стійки.

Висота стелажа та вантажопідйомність стелажа для піддонів

Вищі конфігурації стелажів вимагають ретельного врахування навантаження, яке несуть вертикальні рами.

У міру того як додається більше рівнів піддонів, загальне навантаження, яке витримує конструкція стелажа, збільшується.

Тому при проектуванні стійки необхідно враховувати:

• Кількість рівнів променя
• Навантаження на піддон
• Кількість палет на відсік
• Ємність пучка
• Місткість вертикальної рами
• Висота стійки
• Умови підлоги

Висоту стелажа ніколи не слід вибирати незалежно від необхідної вантажопідйомності.

Наш путівник повантажопідйомність палетної стійкипояснює, чому ці фактори потрібно розглядати разом.

Умови складських приміщень також мають значення

Високий палетний стелаж передає значні навантаження через вертикальні рами та опорні плити на підлогу складу.

Тому перед установкою високостійкової системи необхідно врахувати стан і характеристики бетонної підлоги.

Важливі фактори можуть включати:

• Стан бетонної плити
• Рівність підлоги
• Товщина бетону
• Вимоги до кріплення
• Існуючі тріщини або пошкодження
• Вантажопідйомність підлоги

Система високих стелажів повинна бути встановлена ​​на відповідній підлозі та закріплена відповідно до інженерних вимог встановлення.

Дивіться нашу попередню статтю проумови підлоги складу та палетні стелажідля отримання додаткової інформації.

Перш ніж збільшувати висоту стійки, подумайте про спринклери та протипожежний захист

Однією з поширених помилок є визначення висоти стійки виключно за наявною висотою будівлі.

Необхідно враховувати і системи протипожежного захисту.

Залежно від конфігурації будівлі та сховища можуть існувати вимоги щодо:

• Очищення спринклера
• Димохідні простори
• Висота зберігання
• Стельові умови
• Проектування системи протипожежного захисту
• Місцеві будівельні та протипожежні норми

Точні вимоги залежать від складу, товару, спринклерної системи, конфігурації стелажа та чинних норм.

Таким чином, найвища фізично можлива стійка не повинна автоматично вибиратися без перегляду конструкції протипожежного захисту.

Як конструктивні колони впливають на планування висоти стелажа

Складські колони зазвичай впливають на горизонтальне розташування стелажів, але вони також можуть впливати на практичне використання вертикального простору.

Над запропонованим місцем розташування стійки може розташовуватися колона, балка даху або інший елемент конструкції.

Перш ніж завершити створення системи високих стелажів, перевірте все-тривимірне складське середовище, а не лише план поверху.

Це особливо важливо в старих промислових будівлях, де конструкції даху, освітлення, труби та інші комунікації можуть не відповідати ідеально однаковому плануванню.

Наша стаття промакети складських колон і палетних стелажівбільш детально охоплює питання горизонтального планування.

Коли варто вибрати вищі стелажі для піддонів?

Більш високий стелаж може бути доцільним, коли:

• Площа складу обмежена
• Будівля має значну світлу висоту
• Інвентар вимагає кількох рівнів зберігання піддонів
• Парк навантажувачів може безпечно досягти необхідної висоти
• Вимоги протипожежного захисту можуть бути задоволені
• Підлогу складу підходить для стелажної системи
• Додаткова вертикальна ємність має експлуатаційне значення

Для цих складів використання вертикального простору може забезпечити значно більше обсягу зберігання в межах існуючої будівлі.

Коли нижня полиця може бути більш практичною

Більш високий стелаж не завжди є найкращим рішенням.

Нижня стійка може бути кращою, коли:

• Склад має обмежену світлу висоту
• Підйомні можливості навантажувача обмежені
• Продукти часто збираються вручну
• Оборотність запасів дуже висока
• Верхній{0}}рівень доступу сповільнював би роботу
• Обмеження протипожежного захисту обмежують висоту зберігання
• Склад в основному використовується для комплектування-підлогового або нижнього-рівня

У таких ситуаціях максимізація висоти стелажа може збільшити теоретичну ємність для зберігання, одночасно зменшуючи практичну ефективність складу.

Вибіркові стелажі для палет різної висоти

Селективні палетні стелажіособливо гнучкий, коли складам потрібні різні висоти стелажів і конфігурації зберігання.

Стелажні системи можна конфігурувати відповідно до таких факторів, як:

• Світла висота складу
• Розміри палет
• Вантажопідйомність
• Необхідні позиції піддонів
• Тип навантажувача
• Променеві рівні
• SKU характеристики

Це робить селективні стелажі придатними для складів, яким потрібен прямий доступ до окремих місць розташування палет, одночасно ефективно використовуючи доступний вертикальний простір.

Jinhui забезпечуєпромислові палетні стелажні системиякі можна налаштувати для різних планів складу та вимог до зберігання.

Кілька рівнів стелажів можуть збільшити місткість піддонів, але кожен рівень потребує відповідного простору для безпечного поводження з піддонами.

Як характеристики SKU впливають на висоту стійки

Визначаючи висоту стелажа, слід також враховувати різноманітність SKU.

Склад, де зберігаються подібні продукти з однаковою висотою піддонів, може використовувати відносно стандартизовану вертикальну конфігурацію.

Навпаки, на складі, де зберігаються продукти зі значно різною висотою піддонів, може знадобитися більш гнучка відстань-рівня балок.

Наприклад, використання однакового вертикального інтервалу в усьому складі може створити марнотратний простір над коротшими піддонами.

Регульовані рівні балки можуть дозволити операторам складів краще використовувати доступний вертикальний простір, одночасно розміщуючи вантажі різної висоти.

Однак положення балок завжди повинні залишатися в межах технічних вимог стелажної системи і не повинні довільно змінюватися після встановлення.

Висота стелажа для швидкого-переміщення інвентарю

Швидко{0}}продукти часто розташовують у зручному місці.

Залежно від роботи складу піддони, до яких найчастіше звертаються, можуть розміщуватися на нижчих або більш доступних рівнях, тоді як запасні запаси можуть зберігатися вище.

Цей підхід може зменшити непотрібні переміщення навантажувачем і багаторазове-розвантажування піддонів.

Тому для складів із великою кількістю SKU висоту стелажів слід враховувати разом із зонуванням запасів і швидкістю руху продукту.

Поширені помилки при виборі висоти стелажа для піддонів

1. Автоматичне використання максимальної висоти будівлі

Висота даху складу не обов'язково відповідає максимально практичній висоті стелажа.

2. Ігнорування досягнень навантажувача

Стійка може бути фізично встановлена ​​на певній висоті, але все одно буде непрактичною, якщо наявний вилковий навантажувач не зможе безпечно отримати доступ до верхніх рівнів.

3. Забути про висоту завантаження піддону

Рівні стелажів потребують достатнього вертикального зазору для фактичного вантажу на палетах.

4. Ігнорування вимог протипожежного захисту

Спринклерні системи та відповідні вимоги протипожежного захисту можуть впливати на максимальну висоту зберігання.

5. Додавання забагато рівнів променя

Більша кількість балок не завжди означає кращу ефективність складу. Доступність сховища та швидкість роботи також мають значення.

6. Не плануйте майбутню інвентаризацію

Конфігурація стелажа, розроблена лише відповідно до сучасних розмірів піддонів, може стати неефективною, коли зміняться розміри продукту або вимоги до запасів.

Як крок за кроком визначити правильну висоту стелажа для піддонів

Крок 1: Виміряйте чисту висоту складу

Виміряйте фактичну корисну висоту в запропонованій зоні встановлення стійки.

Крок 2: Визначте перешкоди над головою

Записуйте балки даху, спринклерні труби, освітлення, системи опалення, вентиляції та кондиціонування повітря та інші накладні послуги.

Крок 3: Визначте висоту завантаження піддону

Запишіть типову та максимальну висоту завантаженого піддону.

Крок 4: Визначте необхідні рівні піддонів

Обчисліть, скільки рівнів зберігання потрібно для досягнення цільової місткості піддонів.

Крок 5. Перевірте характеристики навантажувача

Переконайтеся, що вибраний навантажувач може безпечно впоратися з необхідним вантажем на запропонованому верхньому рівні зберігання.

Крок 6. Перевірте вимоги до навантаження на стійку

Підтвердьте місткість балки та вертикальної стійки на основі кількості рівнів і завантажень піддонів.

Крок 7: Перегляньте умови підлоги

Переконайтеся, що підлога складу відповідає запропонованій стелажній системі та вимогам до кріплення.

Крок 8: Перевірте протипожежний захист

Погодьте висоту стелажа з системою протипожежного захисту складу та діючими нормативними документами.

Крок 9: Перегляньте повний макет складу

Перевірте співвідношення між висотою стелажа, шириною проходу, рядами стелажів, навантажувачами, прийомом, відправленням і рухом пішоходів.

Крок 10: Підтвердьте майбутні вимоги

Враховуйте очікуване зростання запасів і майбутні зміни розмірів піддонів або вимог до зберігання.

Повна оцінка складу повинна враховувати висоту стелажів, доступ до навантажувача, навантаження на піддони, зазор над головою та майбутні потреби у зберіганні.

Заключні думки

Правильна висота стелажа для піддонів — це висота, яка забезпечує корисне додаткове зберігання без шкоди для безпечного поводження, доступності, вимог до будівлі або ефективності складу.

Для складів з високими стелями та обмеженою площею підлоги збільшення висоти стелажів може бути ефективним способом додати місця піддонів без розширення площі будівлі. Однак рішення має базуватися на повному складському середовищі, а не лише на чистій висоті.

Розміри піддонів, вага вантажу, рівні балки, радіус дії навантажувача, вимоги до проходу, стан підлоги, конструктивні елементи, протипожежний захист і майбутнє зростання запасів – все це слід враховувати перед тим, як остаточно визначити висоту стелажа.

Коли ці фактори оцінюються разом, оператори складу можуть краще використовувати вертикальний простір, створюючи практичну та масштабовану систему зберігання піддонів.

Поговоріть з Jinhui Rack

Надішліть нам ваші розміри складу, розмір піддону, максимальну вагу піддону, необхідні позиції піддонів, інформацію про навантажувач і схему складу. Наша команда допоможе вам визначити практичну висоту стелажа та конфігурацію зберігання.

WhatsApp: +86 185 0252 7163

Електронна пошта: info@jhrack.com
